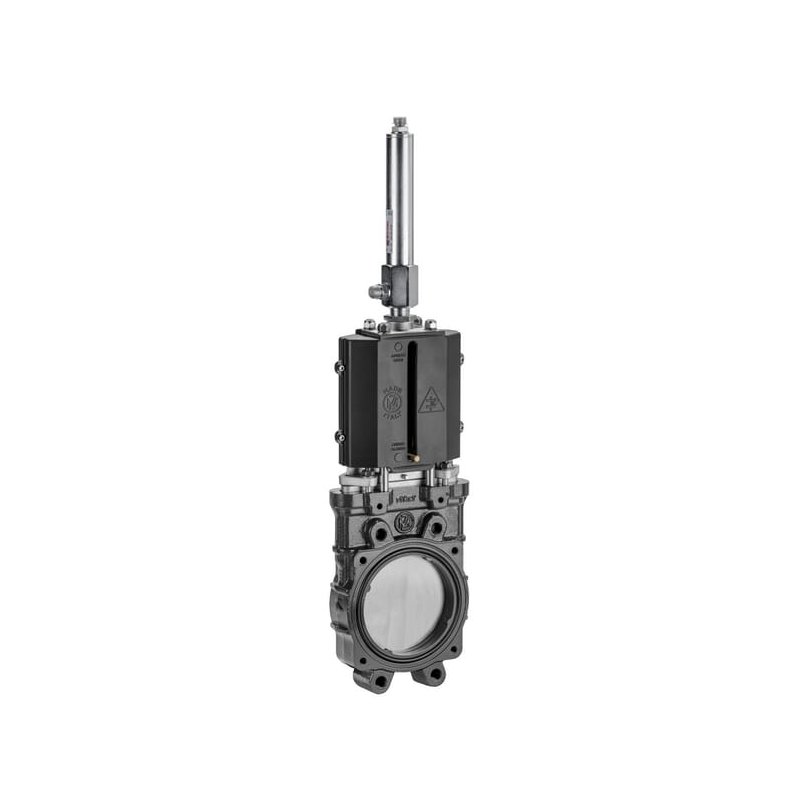

Vană cuțit ARZO0100150551 hidraulică dublă acțiune, flanșă dublă, 150 mm MZ

Vana cuțit hidraulică MZ ARZO0100150551 este o supapă de închidere cu dublă acțiune, proiectată pentru a asigura o funcționare fără blocaje. Carcasa inferioară este fabricată din fontă vopsită, iar vana și șuruburile sunt din oțel inoxidabil, conferind produsului durabilitate și rezistență la coroziune. Un capac superior din plastic protejează eficient piesele în mișcare, contribuind la siguranța în exploatare.

Această vană este de tip cu flanșă dublă și are un diametru nominal al orificiului de trecere de 150 mm (6 inch). Este etanșă la apă și funcționează uni-direcțional, fiind destinată instalării exclusive în direcția de curgere. Presiunea maximă de lucru este de 10 BAR. Conexiunea cilindrului este M18x1.5. Tipul de conexiune cu flanșă respectă standardele DIN PN10 - UNI EN 1092-1.

Pentru aplicații specifice de înaltă presiune, există o versiune specială de 15 BAR, ARZO0100125551C, destinată sistemelor de nămol cu furtun ombilical.

Specificații tehnice:

• Număr piesă: ARZO0100150551
• Unitate: Bucată
• Brand: MZ
• Proprietăți: Supapă de închidere fără blocaje, Capac superior din plastic protejează împotriva pieselor în mișcare, Carcasă inferioară din fontă vopsită cu vană și șuruburi din oțel inoxidabil, Se instalează exclusiv în direcția de curgere, Fără descărcare
• Informații tehnice: Conexiune cilindru: M18x1.5, ARZO0100125551C - este o versiune specială de înaltă presiune, 15 BAR, pentru sisteme de nămol cu furtun ombilical
• Tip conexiune: Cu flanșă dublă
• Diametru nominal orificiu de trecere: 150 mm, 6 Inch
• Material carcasă: Fontă
• Material vană: Oțel inoxidabil
• Tip acționare/direcție: Hidraulică cu dublă acțiune
• Presiune maximă de lucru: 10 BAR
• Etanș la apă: Da
• Tip direcție de curgere: Uni-direcțională
• Tip conexiune flanșă: DIN PN10 - UNI EN 1092-1
• Greutate: 16.28 kg
• Diametru cerc șuruburi/găuri de montare flanșă l2: 240 mm
• Distanța șuruburi/găuri de montare flanșă l1: 150 mm
• Diametru șuruburi/găuri de montare flanșă 2: 20 mm
• Diametru filet șuruburi/găuri de montare flanșă: M12
• Grosime flanșă L: 60 mm
• Diametru orificiu conexiune cilindru F: 10.5 mm
• Lățime totală E: 221 mm
• Înălțime totală: 843 mm
• Distanța centru orificiu de trecere până la bază C: 131 mm
• Distanța verticală centru orificiu de trecere până la orificiu manetă H: 523 mm
• Distanța centru orificiu de trecere până la capăt manetă B: 415 mm
• Distanța orificii de montare manetă (orizontală) A: 63 mm
• Distanța orificii de montare manetă (verticală) h: 108 mm
• Greutate (ambalaj): 17.432 kg
• Lungime (ambalaj): 850 mm
• Lățime (ambalaj): 225 mm
• Înălțime (ambalaj): 110 mm
