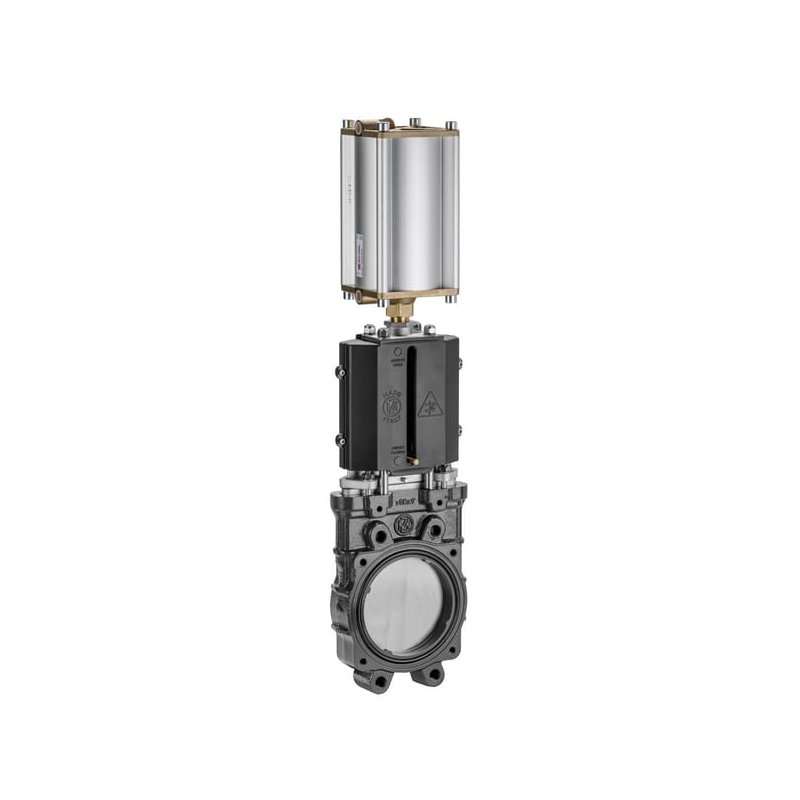

Robinet cu sertar plan 8 inch acționare pneumatică 8100575 MZ

Name: Robinet cu sertar plan 8 inch acționare pneumatică 8100575 MZ
Brand: MZ
SKU: 8100575
Price: 6556 RON
Availability: InStock

6.556,00 Lei

Robinet cu sertar plan MZ, cu diametrul nominal de 200 mm (8 inch), acționat pneumatic cu dublă acțiune pentru control precis al fluxului. Carcasa inferioară este fabricată din fontă vopsită, iar sertarul și bolțurile sunt din oțel inoxidabil, asigurând o rezistență superioară la coroziune și o durată lungă de viață. Echipat cu un capac superior din plastic pentru protecția pieselor în mișcare, acest robinet este etanș la apă și suportă o presiune maximă de lucru de 8 BAR. Conexiunea este de tip flanșă dublă, conform standardului DIN PN10 - UNI EN 1092-1, și este proiectat pentru instalare exclusiv în direcția de curgere. Greutatea totală este de 26.87 kg, iar dimensiunile includ o lățime de 273.5 mm și o înălțime de 1025 mm.

în stoc

Cod produs

8100575

Categorii: Piese utilaje de împrăștiat îngrășăminte Supape și accesorii

Detalii și Specificații tehnice

Acest robinet cu sertar plan de la MZ, cu un diametru nominal al orificiului de trecere de 200 mm (8 inch), este echipat cu acționare pneumatică cu dublă acțiune, asigurând o operare precisă și eficientă. Conceput pentru a oferi o închidere fără blocaje, robinetul este o soluție robustă pentru controlul fluxului în diverse aplicații industriale.

Construcția sa include o carcasă inferioară din fontă vopsită și un sertar, împreună cu bolțurile, fabricate din oțel inoxidabil, garantând rezistență la coroziune și o durată lungă de viață. Un capac superior din plastic este integrat pentru a proteja eficient piesele în mișcare, contribuind la siguranța operațională. Robinetul este proiectat pentru a fi instalat strict în direcția de curgere și nu include un sistem de descărcare.

Conexiunea cilindrului este de 2 x 3/8", iar tipul de conexiune este cu flanșă dublă, respectând standardul DIN PN10 - UNI EN 1092-1. Poate suporta o presiune maximă de lucru de 8 BAR și este etanș la apă, având o direcție de curgere uni-direcțională. Dimensiunile totale sunt o lățime de 273.5 mm și o înălțime de 1025 mm, cu o greutate de 26.87 kg.

Specificații tehnice:

Număr piesă: 8100575
Unitate: Bucată
Brand: MZ
Tip supapă: Cu sertar plan, fără blocaje
Protecție: Capac superior din plastic pentru protecția împotriva pieselor în mișcare
Material carcasă inferioară: Fontă vopsită
Material sertar: Oțel inoxidabil
Material bolțuri: Oțel inoxidabil
Instalare: Exclusiv în direcția de curgere
Descărcare: Fără descărcare
Conexiune cilindru: 2 x 3/8"
Tip conexiune: Cu flanșă dublă
Diametru nominal orificiu trecere: 200 mm, 8 Inch
Material carcasă: Fontă
Tip acționare: Pneumatică cu dublă acțiune
Presiune maximă de lucru: 8 BAR
Etanșeitate la apă: Da
Tip direcție curgere: Uni-direcțională
Tip conexiune flanșă: DIN PN10 - UNI EN 1092-1
Greutate: 26.87 kg
Diametru cerc prezoane flanșă: 295 mm
Distanță prezoane flanșă: 180 mm
Diametru prezoane flanșă: 20 mm
Grosime flanșă: 60 mm
Diametru orificiu conexiune cilindru: 10.5 mm
Lățime totală: 273.5 mm
Înălțime totală: 1025 mm
Distanță centru orificiu trecere până la bază: 158 mm
Distanță verticală centru orificiu trecere până la orificiu manetă: 611 mm
Distanță centru orificiu trecere până la capac manetă: 501 mm
Distanță orificii montare manetă orizontal: 90 mm
Distanță orificii montare manetă vertical: 110 mm
Lungime: 1005 mm
