Lüdecke Cuplă rapidă ESM18A cu filet tată 1/8 BSPP

Skip to the beginning of the images gallery

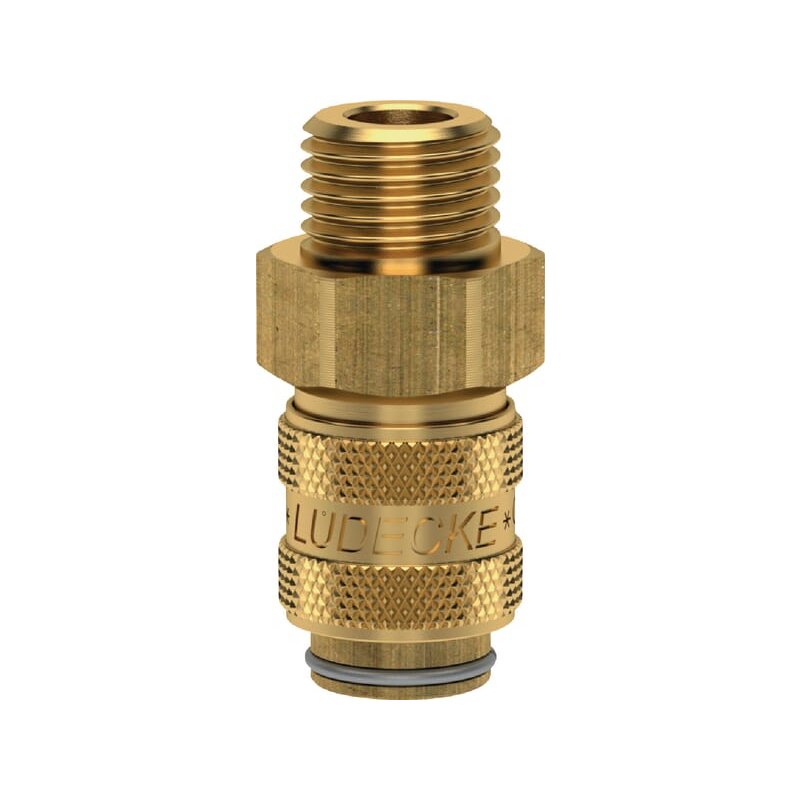

Cuplă rapidă ESM18A cu filet tată 1/8 BSPP Lüdecke

Name: Cuplă rapidă ESM18A cu filet tată 1/8 BSPP Lüdecke
Brand: Lüdecke
SKU: ESM18A
Price: 27 RON
Availability: InStock

27,00 Lei

Cupla rapidă Lüdecke ESM18A este o componentă pneumatică mini, cu filet tată 1/8" BSPP, proiectată pentru utilizare cu o singură mână și aplicații de vid scăzut. Această cuplă dreaptă, de tip mamă pe o parte și filet tată pe cealaltă, este fabricată din alamă MS58 pentru corp și manșon, cu arcuri și inel opritor din oțel inoxidabil 1.4310, bile din oțel inoxidabil 1.3541 și garnituri NBR. Asigură durabilitate, etanșare eficientă și rezistență la coroziune. Poate fi cuplată sub presiune, funcționează într-un interval de temperatură de la -20 °C la 100 °C și respectă standardul ISO 228. Cu o lungime totală de 37 mm și o greutate de 27 g, este o soluție compactă și fiabilă pentru sisteme pneumatice.

în stoc

Cod produs

ESM18A

Categorii: Cuplaje rapide Cuplaje rapide

Detalii și Specificații tehnice

Cupla rapidă Lüdecke ESM18A este un component pneumatic de tip mini, proiectat pentru o utilizare eficientă cu o singură mână. Aceasta este potrivită pentru aplicații care necesită vid scăzut, asigurând o conexiune rapidă și sigură.

Produsul are o formă dreaptă și dispune de un cuplaj rapid de tip mamă pe o parte și un filet tată de 1/8 inch BSPP pe cealaltă parte. Diametrul filetului este de 1/8 inch, cu o lungime de 7 mm, iar mărimea cheii necesare pentru conexiune este de 14.0 mm. Un aspect important este capacitatea de a fi cuplată sub presiune, ceea ce îi conferă flexibilitate în diverse sisteme pneumatice. Respectă standardul ISO 228.

Construcția robustă include un corp și un manșon fabricate din alamă MS58, oferind durabilitate și rezistență la coroziune. Arcurile și inelul opritor sunt din oțel inoxidabil 1.4310, iar bilele sunt din oțel inoxidabil 1.3541, contribuind la fiabilitatea mecanismului de cuplare. Garniturile sunt realizate din NBR, asigurând o etanșare eficientă într-un interval larg de temperaturi, de la -20 °C la 100 °C.

Cu o lungime totală de 37 mm și o greutate de 27 g, această cuplă rapidă este compactă și ușor de integrat în sisteme. Lățimea și înălțimea sunt de 17 mm fiecare.

Specifcatii technice:

Număr articol: ESM18A
Unitate: Bucată
Marcă: Lüdecke
Descriere detaliată: Cuple rapide mini, de utilizat cu o singură mână, potrivite pentru vid scăzut.
Detalii produs: Corp, manșon: alamă MS58; Arcuri, inel opritor: oțel inoxidabil 1.4310; Bile: oțel inoxidabil 1.3541; Garnituri: NBR
Formă: Drepți
Tip conexiune nr. 1: Cuplaj rapid
Tip conexiune nr. 1 - tată/mamă: Mamă
Tip conexiune nr. 2: Filet
Tip conexiune nr. 2 - tată/mamă: Tată
Diametru filet conexiune nr. 2: 1/8 in
Lungime filet conexiune nr. 2: 7 mm
Tip filet conexiune nr. 2: BSPP
Mărime cheie conexiune nr. 2: 14.0 mm
Cuplabil sub presiune: Da
Standard ISO: 228
Lungime totală: 37 mm
Material: Alamă
Temperatură de lucru maximă: 100 °C
Temperatură de lucru minimă: -20 °C
Greutate: 27 g
Lățime: 17 mm
Înălțime: 17 mm
