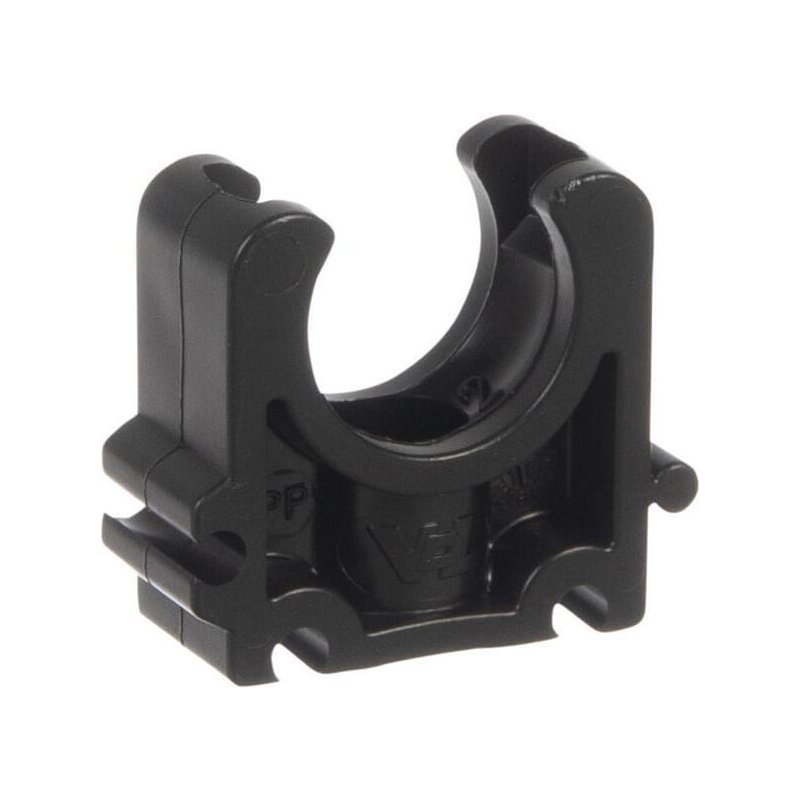

Clemă fixare țevi BP2028 20/28 VdL

Name: Clemă fixare țevi BP2028 20/28 VdL
Brand: VdL
SKU: BP2028
Price: 4 RON
Availability: InStock

4,00 Lei

Clemă de fixare țevi BP2028 produsă de VdL, concepută pentru conducte cu diametrul cuprins între 20 mm și 28 mm. Această componentă de tip corp B asigură o fixare precisă, având o grosime de 16 mm și o distanță de la bază la centrul conductei de 25 mm. Produsul este compatibil cu blocuri de umplere pentru cleme, oferind versatilitate în montaj. Dispune de orificii de montare de 6 mm lungime și 5,5 mm lățime, fiind potrivită pentru șuruburi cu diametrul capului de până la 10,5 mm. Dimensiunile exterioare sunt de 40 mm lungime, 35 mm lățime și 17 mm înălțime. Este o soluție tehnică pentru organizarea și securizarea traseelor de țevi în aplicații industriale sau agricole, unde precizia dimensională este esențială.

în stoc

Cod produs

BP2028

Categorii: Fitinguri Fitinguri plastic

Detalii și Specificații tehnice

Clemă de fixare pentru țevi BP2028, produsă de VdL, este o componentă tehnică destinată securizării conductelor cu un diametru exterior cuprins între 20 mm și 28 mm. Această clemă de tip corp B este proiectată pentru a oferi o fixare stabilă și o aliniere precisă în sistemele de tubulatură industriale și agricole. Structura sa permite integrarea cu blocuri de umplere specifice, facilitând adaptarea la diverse configurații de montaj și asigurând o susținere a țevilor fără a compromite integritatea acestora.

Din punct de vedere dimensional, clema prezintă o grosime de 16 mm (E), ceea ce asigură o suprafață de contact suficientă pentru a preveni vibrațiile și mișcările nedorite ale conductei. Distanța de la baza clemei până la centrul conductei este de 25 mm (B), permițând o planificare riguroasă a traseului tubulaturii. Orificiile de montare au o lungime de 6 mm (D) și o lățime de 5,5 mm (d3), fiind compatibile cu șuruburi ce au un diametru maxim al capului de 10,5 mm (d2). Această precizie a orificiilor permite ajustări fine în timpul instalării pentru o poziționare corectă.

Construcția clemei BP2028 este completată de specificații geometrice detaliate, cum ar fi distanța de la centru la capătul din stânga de 16,5 mm (Z1) și distanța de la centru la capătul din dreapta de 19 mm (Z2). Aceste cote sunt esențiale pentru instalările în spații restrânse unde precizia dimensională este necesară. Produsul are dimensiuni exterioare compacte de 40 mm lungime, 35 mm lățime și 17 mm înălțime, având o greutate de 7,5 g, ceea ce nu adaugă o sarcină semnificativă structurii de suport.

Specifcatii technice:
