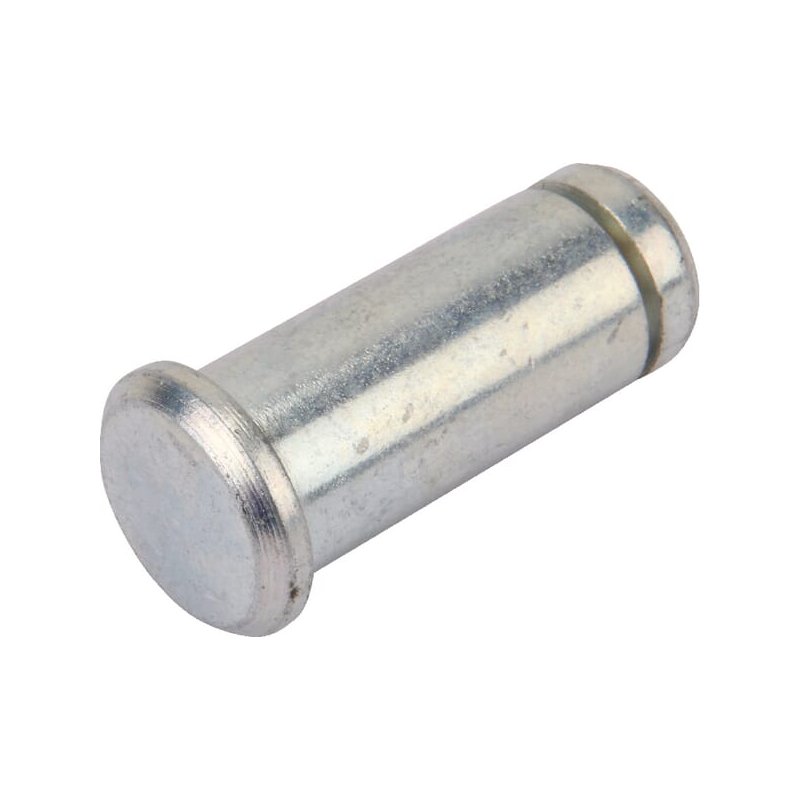

Bolț cu șplint 16h11x45x36,5 Kramp

Bolțul cu șplint 143416H1145365 produs de Kramp reprezintă o componentă esențială pentru asamblările mecanice ce necesită o fixare sigură și demontabilă. Acest element de legătură este utilizat frecvent în sistemele pneumatice, fiind compatibil cu diverse tipuri de cilindri și mecanisme de articulare. Designul său permite inserarea rapidă într-un alezaj corespunzător, urmată de blocarea poziției prin intermediul unui șplint introdus în orificiul transversal, prevenind astfel alunecarea accidentală a bolțului din locașul său.

Din punct de vedere dimensional, acest bolț are un diametru exterior de 16 mm, o valoare critică pentru asigurarea unei potriviri precise și reducerea jocului mecanic în timpul funcționării ansamblului. Toleranța specificată h11 indică un nivel de precizie adecvat pentru aplicații industriale standard. Lungimea totală a bolțului este de 45 mm, în timp ce lungimea corpului principal, fără a include capul, este de 43 mm. Capul bolțului are o înălțime redusă de 2 mm, ceea ce permite instalarea în spații înguste unde gabaritul exterior trebuie menținut la un nivel minim pentru a evita interferențele cu alte piese în mișcare.

Un aspect tehnic deosebit de important este poziționarea orificiului pentru șplint. Acesta are un diametru de 4 mm și este situat la o distanță de 36,5 mm față de capul bolțului. Această configurație determină lungimea utilă de prindere, asigurând că piesele fixate rămân strânse între capul bolțului și șplintul de siguranță. Orificiul este prelucrat cu precizie pentru a permite trecerea ușoară a șplintului, oferind în același timp o rezistență structurală optimă a capătului bolțului. Utilizarea materialelor rezistente în procesul de fabricație Kramp asigură durabilitatea produsului în condiții de solicitare mecanică și vibrații.

Acest produs este livrat la unitatea de măsură bucată și este identificat prin codul EAN 8716106759149. Greutatea sa este de 0.76, fiind o piesă robustă adaptată cerințelor industriale riguroase. Integrarea acestui bolț în sistemele de cilindri Kramp facilitează procesele de mentenanță și reparații, oferind o soluție standardizată și interschimbabilă pentru fixarea tijelor, a furcilor sau a suporturilor de montaj în diverse utilaje agricole sau industriale.

Specifcatii technice:

• Marcă: Kramp
• Număr articol: 143416H1145365
• EAN: 8716106759149
• Diametru exterior bolț: 16 mm
• Lungime totală bolț: 45 mm
• Lungime: 43 mm
• Înălțime cap: 2 mm
• Distanță de la orificiu la cap: 36,5 mm
• Diametru orificiu: 4 mm
• Greutate: 0.76
• Lățime: 15
• Înălțime: 15
• Unitate: Bucată
